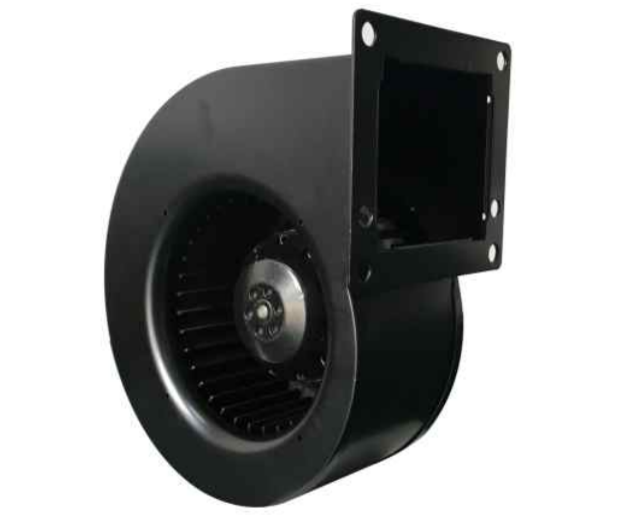

Основные сведения о центробежных вентиляторах
Вентилятор — это машина для сжатия и перемещения газа. С энергетической точки зрения он преобразует механическую энергию приводного двигателя в энергию газового потока.
Классификация по принципу действия
Лопаточные (динамические) вентиляторы — сжимают и перемещают газ за счёт вращающихся лопаток рабочего колеса.
Объёмные вентиляторы — сжимают и перемещают газ за счёт изменения объёма рабочей камеры.
Классификация по направлению движения воздушного потока
Центробежный вентилятор. Воздух поступает в рабочее колесо в осевом направлении, затем под действием центробежной силы сжимается и движется преимущественно в радиальном направлении.
Осевой вентилятор. Поток входит в межлопаточные каналы вращающегося рабочего колеса вдоль оси. За счёт взаимодействия лопаток с газом поток после сжатия движется приблизительно вдоль оси по цилиндрической поверхности.
Диагональный (смешанного типа) вентилятор. Газ входит в межлопаточные каналы под углом к главному валу и движется приблизительно вдоль конической поверхности.
Тангенциальный (диаметральный) вентилятор. Газ дважды проходит сквозь рабочее колесо, и давление повышается за счёт воздействия лопаток.
2. Устройство центробежного вентилятора
Из чего состоит вентилятор:
Вентилятор выполнен по одностороннему всасыванию по схеме передачи типа D; рабочее колесо и электродвигатель соединены муфтой. Корпусная часть включает улитку, входной патрубок, ротор (рабочее колесо и главный вал), подшипниковый узел, муфту и другие элементы. (Передача типа F — двухопорная, с двумя подшипниковыми узлами; одностороннее всасывание имеет одну всасывающую камеру, двустороннее — две; передачи типов C и B имеют ведущий и ведомый шкивы.)
Помимо самого вентилятора, установка по требованию заказчика может комплектоваться различными внешними устройствами. К наиболее распространённым относятся: электродвигатель, регулирующая заслонка, общая рама, электропривод, шумоглушитель и др.
3. Обслуживание и ремонт вентиляторов
Грамотное техническое обслуживание — важнейшее условие безопасной и надёжной работы вентилятора и увеличения срока его службы. Поэтому при эксплуатации этому необходимо уделять самое пристальное внимание.
3.1. Обслуживание и ремонт рабочего колеса
Рабочее колесо необходимо проверять на наличие трещин, износа, отложений пыли и иных дефектов при каждой возможности — как в начальный период эксплуатации, так и при всех плановых осмотрах.
По возможности рабочее колесо следует содержать в чистоте и регулярно очищать от пыли и ржавчины металлической щёткой. Со временем отложения распределяются по колесу неравномерно, что нарушает его балансировку и приводит к вибрации ротора.
После любого ремонта рабочее колесо необходимо заново отбалансировать. При наличии условий балансировку можно выполнять на месте с помощью переносного балансировочного прибора. Перед балансировкой следует проверить затяжку всех крепёжных болтов: из-за длительной работы с нарушенным балансом они могли ослабнуть.
3.2. Обслуживание корпуса и всасывающей камеры
Кроме регулярной проверки корпуса и всасывающей камеры на сильный износ и удаления значительных отложений пыли, никакого особого обслуживания этих узлов не требуется.
Регулярно проверяйте затяжку всех крепёжных болтов. У вентиляторов с прижимными болтами тарельчатую пружину на лапе следует сжимать до монтажной высоты, указанной на чертеже.
3.3. Обслуживание подшипников
Часто контролируйте подачу смазочного масла к подшипникам. При утечке масла из корпуса можно немного подтянуть болты торцевой крышки. Если это не помогает, возможно, потребуется заменить уплотнение (сальниковую набивку).
3.4. Обслуживание прочего вспомогательного оборудования
По обслуживанию каждого вида вспомогательного оборудования — электродвигателей, электроприводов, контрольно-измерительных приборов и т. п. — обращайтесь к соответствующим руководствам по эксплуатации. Эти руководства предоставляются изготовителями оборудования и поставляются пользователю в комплекте поставки.
3.5. Обслуживание при выводе вентилятора из работы
Если вентилятор выведен из эксплуатации и температура окружающей среды опускается ниже 5 °C, из оборудования и трубопроводов необходимо слить остаточную воду, чтобы избежать повреждений от замерзания.
3.6. Обслуживание при длительной консервации вентилятора
(1) Поверхности подшипников и других основных деталей покройте антикоррозийным маслом для защиты от коррозии.
(2) Примерно раз в полмесяца проворачивайте ротор вентилятора вручную на пол-оборота (т. е. на 180°). Перед проворачиванием нанесите метку на конец вала, чтобы после поворота исходная верхняя точка оказалась внизу.
