За 18 лет работы главным инженером по системам вентиляции я убедился: способность центробежного вентилятора преодолевать потери на трение в современных воздуховодах определяется не только рабочим колесом, но и грамотно спроектированным улиточным корпусом. Серия центробежных улиточных вентиляторов переменного тока с задним загибом от AFL преобразует кинетическую скорость потока в устойчивое статическое давление, обеспечивая стабильный направленный поток там, где раньше высокое сопротивление сводило производительность на нет.
Почему важна конструкция улиточного корпуса
Улиточный корпус постепенно расширяет канал прохождения воздуха, снижая его скорость и преобразуя динамическую энергию в энергию давления (принцип Бернулли). Геометрия улитки AFL проверена методами вычислительной гидродинамики (CFD) и лабораторными испытаниями по ISO 5801, что позволяет максимально повысить эффективность преобразования динамического давления в статическое и при этом удержать звуковую мощность в пределах ISO 3744. Результат — более высокое давление при той же мощности двигателя по сравнению с конструкциями с прямым корпусом.

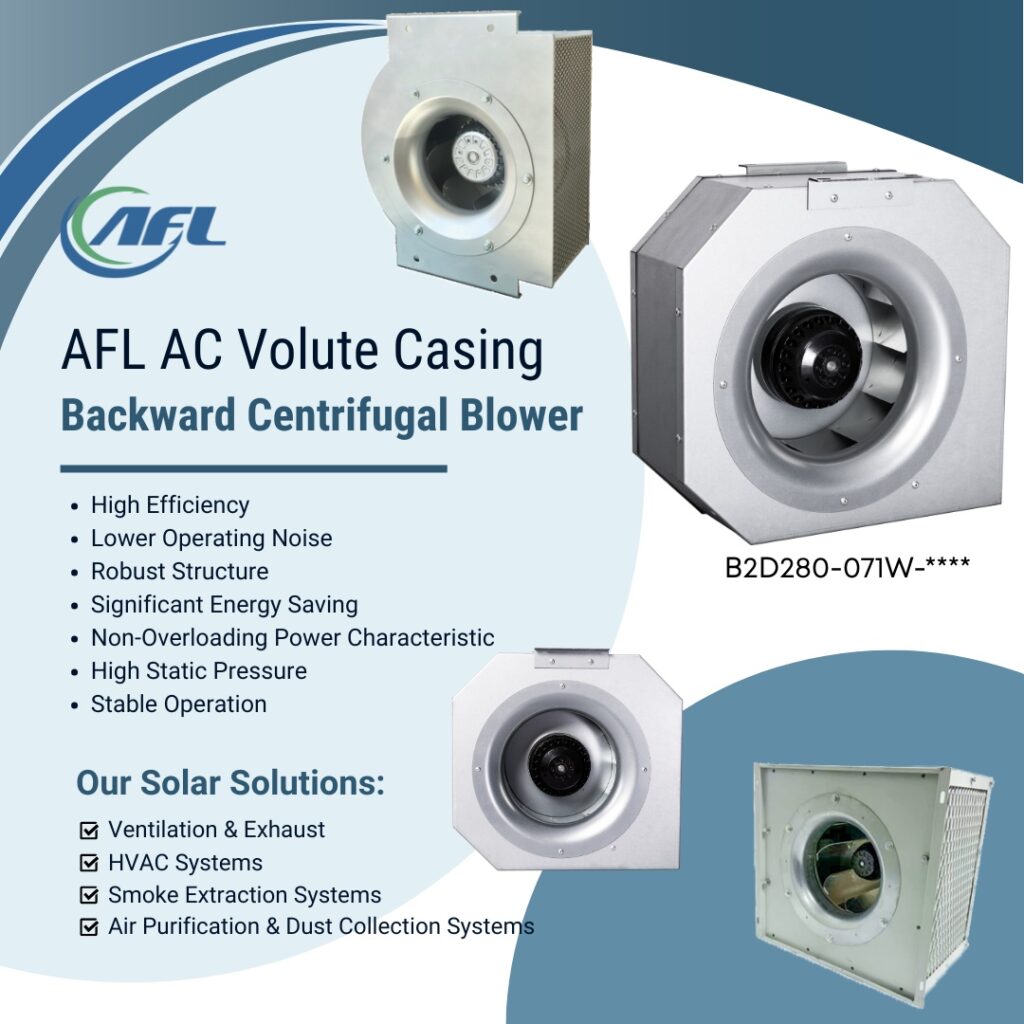

Технические преимущества улиточных центробежных вентиляторов переменного тока AFL
- Рабочие колёса с задним загибом из стали или алюминия обеспечивают высокий КПД и самоочистку.
- Прочные улиточные корпуса с лазерной резкой и сварными швами выдержаны с высокой точностью размеров.
- Широкий диапазон рабочих колёс (160–710 мм), охватывающий расход от 500 до 38 000 м³/ч.
- Варианты двигателей: однофазный 230 В или трёхфазный 400 В, класс защиты IP55, изоляция класса F.
- Заводская балансировка по ISO 21940 G2.5 для низкой вибрации и длительного ресурса подшипников.
- Опциональные эпоксидные покрытия для агрессивных или содержащих дым и газы воздушных потоков.
Сферы применения
Из моего опыта: характеристики, подтверждённые в эксплуатации
За годы работы я вводил в эксплуатацию улиточные вентиляторы AFL на европейских автомобильных окрасочных линиях и на электронных производствах в Юго-Восточной Азии. В проектах модернизации замена вентиляторов с передним загибом на улиточные агрегаты AFL с задним загибом снижала мощность двигателя на 18 % и сокращала частоту замены фильтров благодаря более стабильному давлению. Эти результаты подтверждены измерениями трубкой Пито на объекте и регистрацией потребляемой мощности на протяжении шести месяцев.
Региональные требования и приоритеты заказчиков
- ЕС/Великобритания: CE/LVD, показатели энергоэффективности ErP, EN 12101-3 для вариантов дымоудаления.
- США: UL 705, данные испытаний AMCA 211/300 для кривых вентилятора и уровня шума.
- АТР (Корея, Малайзия, Таиланд): сертификация KC, SIRIM, TISI; сжатые сроки поставки обеспечиваются складским центром AFL в провинции Цзянсу.
Призыв к действию
Запросите рабочие характеристики, 3D-модели CAD и помощь в подборе вентилятора для вашего следующего проекта. Инженеры по применению AFL точно подберут диаметр рабочего колеса, мощность двигателя и выходное сечение улитки под ваши рабочие точки — без лишних затрат на энергию или установочную площадь.
Китайские производители, поставщики и завод улиточных центробежных вентиляторов переменного тока
- Каких стандартов контроля качества вы придерживаетесь как производитель и поставщик улиточных центробежных вентиляторов переменного тока из Китая? Мы работаем по ISO 9001 и проводим типовые испытания по ISO 5801 и AMCA 210 перед выпуском продукции.
- Может ли AFL обеспечить поддержку OEM-брендов как производитель промышленных вентиляторов с заводом в Китае? Да — индивидуальный цвет, маркировка и шильдик; минимальный заказ 200 единиц для выпуска под собственной маркой.
- Как улиточный корпус повышает энергоэффективность? За счёт рассеивания потока улитка повышает статическое давление на 10–15 % по сравнению с цилиндрическими корпусами при той же потребляемой мощности.
- Какие материалы рабочих колёс доступны на вашем китайском заводе улиточных центробежных вентиляторов переменного тока? Стандартно — оцинкованная сталь, нержавеющая сталь 304 для агрессивных газов и алюминий для лёгких установок ОВКВ.
- Какой вентилятор подходит для воздуховодов с высоким статическим давлением? Серия с задним загибом и улиточным корпусом обеспечивает давление до 2 800 Па — идеально для протяжённых воздуховодов или плотных фильтров.
- Предоставляете ли вы рабочие характеристики для подбора вентилятора? Каждая модель поставляется с кривыми «расход/давление» в формате AMCA и картами КПД.
- Можно ли использовать вентилятор с частотным преобразователем (ЧРП)? Все трёхфазные двигатели принимают сигнал ЧРП; мы рассчитываем работу в диапазоне 25–60 Гц без срыва потока.
- Какой срок поставки гарантирует ваш китайский завод промышленных вентиляторов? Стандартно 6–8 недель; 4 недели для складских типоразмеров рабочих колёс до 400 мм.
- Как вентиляторы AFL справляются с удалением абразивных дымов и газов? Мы наносим износостойкое эпоксидное покрытие внутри улитки и применяем лопатки с задним наклоном, чтобы предотвратить накопление пыли.
- Чем AFL отличается от других китайских производителей, поставщиков и заводов улиточных корпусов? Собственная лазерная резка, динамическая балансировка и специализированная акустическая камера по ISO 3744 обеспечивают повторяемые характеристики в каждой партии.
