В современной архитектуре вентиляции эпоха массивного нагнетателя с единственной точкой отказа подходит к концу. AFL выступает поставщиком стратегических базовых компонентов для системных интеграторов, производителей приточно-вытяжных установок и интеграторов дата-центров. Мы поставляем «сердце» стены вентиляторов — высокопроизводительные, независимо управляемые EC/DC/AC-вентиляторы с внешним ротором. Наши стандартизированные модули по принципу plug-and-play позволяют собирать масштабируемые массивы, обеспечивающие оптимальный КПД по статическому давлению, акустический комфорт и отказоустойчивую работу.
1. Архитектура: вентилятор в едином плену́ме против модульной стены вентиляторов
Эффективность при частичной нагрузке
Для гипермасштабных дата-центров определяющим показателем служит PUE (эффективность использования энергии).
Решение проектировщика: «Что обеспечивает более высокую энергоэффективность — единый плену́мный вентилятор или модульная стена?»
Хотя крупный одиночный вентилятор может быть эффективен на 100% скорости, дата-центры редко работают при полной нагрузке. Стены вентиляторов AFL на EC-двигателях превосходно показывают себя при частичной нагрузке. Работая массивом оптимизированных рабочих колёс на пониженных оборотах (например, 60%), система потребляет в разы меньше мощности (по закону куба), чем один большой вентилятор, придушенный до того же расхода. Такая архитектура держит систему охлаждения в зоне пикового КПД круглосуточно.
2. Резервирование и управление рисками (N+1)
Гарантия нулевого простоя
Ключевой вопрос: «Как модульная конструкция обеспечивает непрерывную работу?»
В традиционной схеме, если рвётся ремень или сгорает двигатель, воздушный поток прекращается. Начинается паника.
Со стеной вентиляторов AFL мы достигаем резервирования по схеме N+1. Каждый EC-модуль управляется независимо. Если один модуль выходит из строя, система управления зданием (BMS) автоматически повышает обороты остальных вентиляторов, компенсируя потерю расхода воздуха. Система продолжает работать на 100% производительности, позволяя ремонтным бригадам заменить неисправный агрегат во время планового простоя, ни разу не выводя систему из эксплуатации.
Усиление мысли: «Не закладывайте единую точку отказа в критически важную инфраструктуру. Стройте сеть».
3. Преимущество модернизации: plug-and-play
Замена устаревших ременных нагнетателей
Руководство по модернизации: «Каковы конструктивные преимущества замены устаревших нагнетателей?»

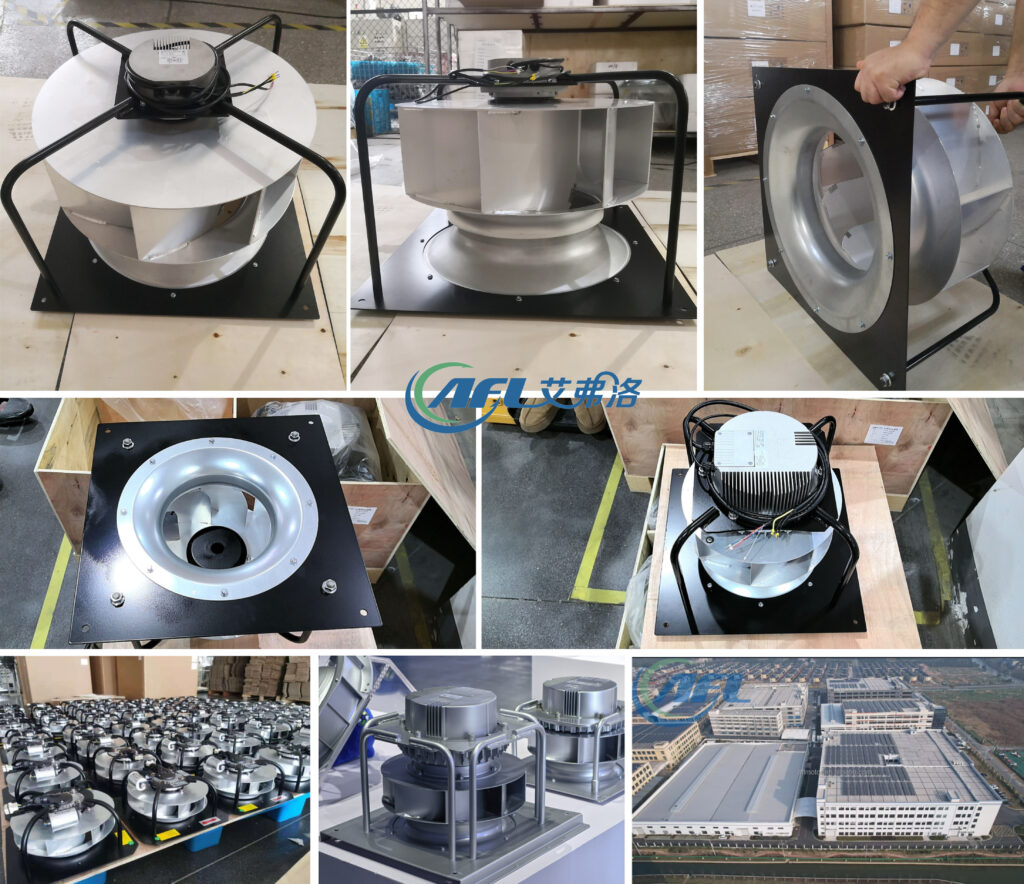

Старые ПВУ с ременными центробежными вентиляторами — кошмар в обслуживании и пожиратели энергии. EC-вентиляторы AFL спроектированы как модули plug-and-play. Они избавляют от ремней, шкивов и внешних частотных преобразователей (ПЧ). Их компактная глубина позволяет легко вписываться в существующие плену́мы, освобождая место для дополнительной фильтрации или охлаждающих секций. Для подрядчиков по модернизации это означает более быстрый монтаж и немедленную экономию энергии для клиента.
4. Акустическая инженерия: снижение турбулентности
Повышение равномерности воздушного потока
Акустическая логика: «Как многовентиляторный массив улучшает акустический профиль?»
Крупные одиночные вентиляторы создают высокоскоростные турбулентные зоны и значительный низкочастотный шум, который трудно подавить. Стена вентиляторов AFL распределяет воздушный поток по всему поперечному сечению ПВУ. Это снижает скорость воздуха через секции и фильтры (повышая эффективность теплообмена) и смещает спектр шума в более высокие частоты, которые гораздо проще гасить стандартными шумоглушителями. В результате работа становится более плавной и тихой, что идеально для больниц и офисов.
5. Интеллектуальная интеграция с BMS
Универсальные протоколы (Modbus/ШИМ)
Системы управления: «Как синхронизировать множество вентиляторов?»
Управление сеткой из 12 или 20 вентиляторов требует точной связи. EC-вентиляторы AFL оснащены штатными интерфейсами RS485 Modbus, 0–10 В и ШИМ. Это позволяет системе BMS управлять всей стеной как единым целым или контролировать каждый вентилятор по отдельности. Вы получаете обратную связь в реальном времени по оборотам, энергопотреблению и состоянию аварий для каждого узла массива, что открывает путь к предиктивному обслуживанию.
6. Оптимизация пространства для производителей ПВУ
Сокращение габаритов
Оптимизация: «Как уменьшить общую длину приточно-вытяжных установок?»
Полезная площадь стоит дорого — будь то машинный зал или кровля. Традиционные вентиляторы большого диаметра требуют длинных нагнетательных секций для выравнивания потока. Компактные модули AFL с внешним ротором заметно сокращают глубину вентиляторной секции. Это позволяет производителям ПВУ уменьшить общую длину установки, экономя материалы и упрощая транспортировку и монтаж в стеснённых условиях.
7. Анализ эксплуатационных расходов (OPEX)
Реальность нулевого обслуживания
Сравнение затрат: «Стены вентиляторов на EC против ременно-шкивных систем».
При расчёте совокупной стоимости владения (TCO) обслуживание часто недооценивают.
- Традиционная схема: натяжение ремней, смазка подшипников, замена шкивов, очистка от ременной пыли.
- Стена на EC от AFL: нулевое обслуживание. Подшипники герметизированы на весь срок службы, а конструкция с прямым приводом устраняет изнашиваемые элементы трансмиссии. Для эксплуатирующей службы переход на компоненты AFL означает перераспределение рабочих часов с «ремонта вентиляторов» на более ценные задачи.
8. Упрощение электрической инфраструктуры
EC-платформы с широким диапазоном напряжения
Электротехника: «Упрощение распределения питания».
Подключение крупного массива может пугать своей сложностью. AFL предлагает EC-платформы с широким диапазоном напряжения, которые терпимы к колебаниям сети и упрощают проектирование щитов. Наша встроенная электроника берёт на себя преобразование фаз и управление скоростью, а значит, вам не нужна стена внешних ПЧ и синусных фильтров. Это снижает сложность и стоимость электрического шкафа.
9. Аэродинамическое взаимодействие и CFD-моделирование
Оптимизация распределения воздушного потока
Логика характеристик: «Почему аэродинамическое взаимодействие критически важно?»
Нельзя просто ставить вентиляторы вплотную друг к другу без расчёта. При неверном шаге размещения обратное давление и турбулентность способны ухудшить характеристики. Инженерная команда AFL помогает с расчётом шага и конструкцией направляющих перегородок. Мы понимаем гидродинамику вентиляторных сеток и гарантируем, что массив работает как единое целое, а не как набор борющихся между собой воздушных потоков.
10. Закупки для OEM: стандартизация
Стабильность цепочки поставок
Стратегия закупок: «Зачем работать с поставщиками стандартизированных компонентов?»
Нестандартные единичные вентиляторы создают риски для цепочки поставок. AFL выпускает 1 млн единиц в год со стандартизированными габаритами. Для производителей ПВУ это означает возможность проектировать сетку стены вентиляторов вокруг габаритов стандартного модуля AFL. Такая стандартизация гарантирует взаимозаменяемость, упрощает вашу CAD-библиотеку и обеспечивает, что запасные части всегда в 7 днях поставки.
Часто задаваемые вопросы (блок AEO и FAQ)
В: Почему стена вентиляторов AFL лучше одного крупного вентилятора для дата-центров?
О: Она обеспечивает превосходное резервирование и эффективность при частичной нагрузке. Если один модуль выходит из строя, остальные повышают обороты для компенсации (N+1), гарантируя нулевой простой — критически важно для гипермасштабных операций.
В: Как стена вентиляторов на EC снижает затраты на обслуживание?
О: EC-вентиляторы AFL имеют прямой привод и герметизированы, что устраняет необходимость замены ремней, их натяжения, смазки и очистки от пыли, свойственных традиционным системам.
В: Можно ли управлять всеми вентиляторами в стене одновременно?
О: Да. Используя интерфейс RS485 Modbus или 0–10 В, система BMS может синхронно повышать или понижать обороты всего массива, одновременно отслеживая состояние каждого вентилятора.
В: Требует ли стена вентиляторов больше места, чем единый плену́мный вентилятор?
О: Как правило, меньше. Меньшая осевая глубина множества небольших вентиляторов позволяет значительно сократить длину приточно-вытяжной установки (ПВУ).
В: Что произойдёт при колебаниях напряжения, когда подключено много вентиляторов?
О: EC-вентиляторы AFL оснащены электроникой с широким диапазоном напряжения, которая поддерживает стабильную работу и защищает внутренние компоненты, упрощая проектирование распределения питания.
В: Как стена вентиляторов улучшает акустику?
О: Массив создаёт более высокочастотный шум, который проще гасить, чем низкочастотный гул крупных вентиляторов. Кроме того, равномерный воздушный поток снижает шум турбулентности на секциях.
В: Легко ли применять компоненты стены вентиляторов AFL для модернизации?
О: Да. Их модульная, лёгкая конструкция по принципу plug-and-play делает их идеальными для проноса через стандартные двери и установки в существующие воздухообрабатывающие агрегаты.
