Ключевые выводы
- EC-вентиляторы сочетают эффективность бесщёточного двигателя постоянного тока с удобством питания от сети переменного тока
- Интеллектуальная электронная коммутация исключает механическое трение
- Энергопотребление на 15–30 % ниже, чем у традиционных вентиляторов переменного тока
- Поддержка регулирования частоты вращения по 0–10 В / ШИМ / RS485 / Modbus
- Высокий коэффициент мощности, низкий уровень шума и долгий срок службы
- Идеально подходят для систем ОВКВ, чистых помещений, ЦОД, промышленного охлаждения и умных зданий
1. Что такое EC-вентилятор?
EC-вентилятор (с электронной коммутацией) — это вентилятор на бесщёточном двигателе постоянного тока со встроенным электронным контроллером. Он объединяет:
- эффективность двигателя постоянного тока;
- совместимость с питанием от сети переменного тока;
- интеллектуальное управление и регулирование частоты вращения.
EC-вентиляторы могут выпускаться как в осевом, так и в центробежном исполнении, представляя собой универсальную технологическую платформу для систем ОВКВ, вентиляции, охлаждения и фильтрации.
2. Типы EC-вентиляторов
2.1 Осевые EC-вентиляторы
Осевые EC-вентиляторы перемещают воздух параллельно оси вращения и обеспечивают:
- большой расход воздуха;
- пониженный уровень шума;
- компактную конструкцию.
Они идеальны там, где требуется высокий расход воздуха при низком сопротивлении системы, например:
- вентиляция зданий;
- охлаждение электроники;
- приточные системы;
- лёгкие применения в ОВКВ.
2.2 Центробежные EC-вентиляторы

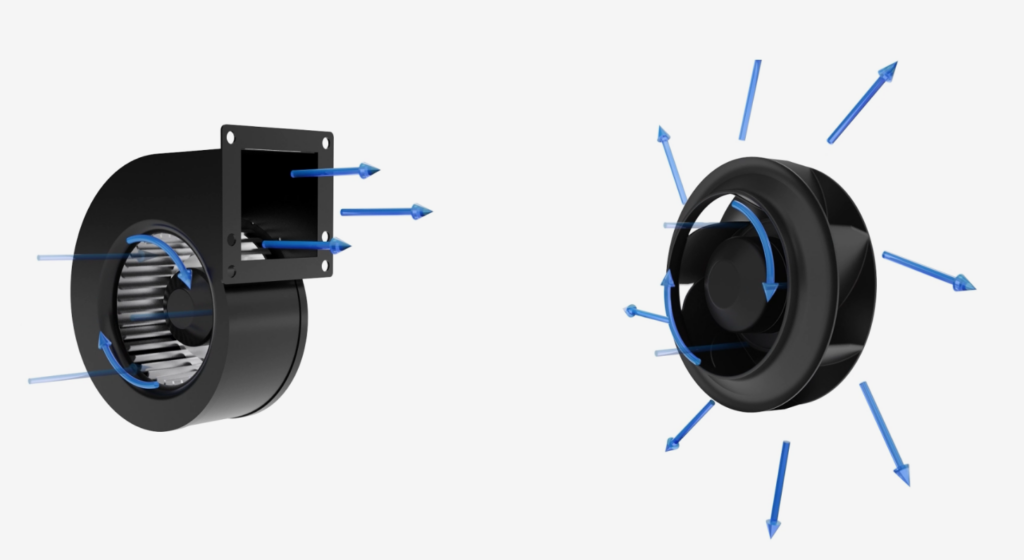

Центробежные EC-вентиляторы забирают воздух в осевом направлении на входе и выбрасывают его в радиальном направлении на выходе. Они обеспечивают:
- более высокое статическое давление;
- более эффективное преодоление сопротивления системы;
- стабильный расход воздуха при переменных нагрузках.
Типичные области применения:
- приточно-вытяжные установки;
- фильтровентиляционные модули (FFU);
- системы CRAC/CRAH в центрах обработки данных;
- промышленная фильтрация;
- системы отопления и охлаждения.
3. Как работают EC-вентиляторы: технология изнутри
В основе работы EC-вентиляторов лежат:
- синхронный двигатель с постоянными магнитами (PMSM);
- встроенный электронный коммутатор, заменяющий механическую коммутацию.
3 этапа работы
1) Преобразование переменного тока в постоянный
Встроенный контроллер преобразует переменный ток сети в постоянный.
2) Управление магнитным полем
Контроллер определяет положение ротора и формирует синхронизированное вращающееся магнитное поле. → Никаких щёток и механического трения.
3) Интеллектуальное управление частотой вращения и расходом воздуха
Поддерживается несколько типов управляющих сигналов:
- 0–10 В
- ШИМ
- RS485
- 4–20 мА
- Modbus
Это обеспечивает:
- точный расход воздуха;
- стабильность давления;
- подстройку под нагрузку в реальном времени.
EC-вентиляторы устраняют потери, характерные для традиционных асинхронных двигателей:
- отсутствие скольжения;
- отсутствие потерь в меди ротора;
- отсутствие потерь на возбуждение.
Итог: более высокий КПД, лучший коэффициент мощности и плавное регулирование частоты вращения.
4. EC-вентилятор и традиционный вентилятор переменного тока (сравнение)
→ EC-вентиляторы превосходят вентиляторы переменного тока по всем параметрам, влияющим на стоимость жизненного цикла.
5. Где применяются EC-вентиляторы
Сегодня EC-вентиляторы незаменимы во многих современных отраслях, поскольку обеспечивают точное управление, стабильный расход воздуха и значительное снижение энергопотребления.
5.1 Коммерческие и бытовые применения
- центральные системы ОВКВ;
- приточные системы вентиляции;
- очистители воздуха;
- управление микроклиматом в умных зданиях.
Они способны автоматически регулировать расход воздуха в зависимости от:
- температуры;
- влажности;
- концентрации CO₂;
- присутствия людей.
Это повышает комфорт и одновременно снижает энергопотребление.
5.2 Промышленные применения
- вентиляция производственных помещений;
- удаление технологических выбросов;
- охлаждение оборудования;
- системы пылеулавливания;
- охлаждение генераторов и инверторов;
- фильтрация в фармацевтике и химической промышленности.
EC-вентиляторы обеспечивают стабильное давление и постоянный расход воздуха, гарантируя:
- надёжное охлаждение;
- стабильную фильтрацию;
- точное управление микроклиматом.
В чувствительных отраслях (фармацевтика, электроника) EC-вентиляторы помогают поддерживать стабильность параметров чистых помещений.
Заключение
EC-вентиляторы — это будущее вентиляции, систем ОВКВ и промышленного охлаждения. Благодаря высокому КПД, интеллектуальному управлению, низкому уровню шума, долгому сроку службы и низким эксплуатационным расходам технология EC даёт как технические, так и экономические преимущества.
Выбор EC-вентилятора — это уже не просто выбор продукта, а стратегический шаг в сторону низкоуглеродных, высокоэффективных и интеллектуальных систем.
FAQ — технология EC-вентиляторов
Почему EC-вентиляторы энергоэффективнее? Они исключают потери на механическую коммутацию и работают на синхронном двигателе с постоянными магнитами.
Могут ли EC-вентиляторы заменить традиционные вентиляторы переменного тока? Да. Многие модели EC спроектированы как аналоги для прямой замены.
Поддерживают ли EC-вентиляторы регулирование частоты вращения? Да — по 0–10 В, ШИМ, RS485 и Modbus.
Подходят ли они для промышленного применения? Безусловно. Они широко используются в приточно-вытяжных установках, системах CRAC, чистых помещениях и промышленном охлаждении.
