Введение в тепловой менеджмент электроники
Что такое тепловой менеджмент в электронике
Тепловой менеджмент — один из ключевых аспектов работы электронных устройств: он отвечает за контроль температуры, которую выделяют отдельные компоненты. Без него невозможно обеспечить корректную работу и длительный срок службы электроники.
В процессе работы такие компоненты, как процессоры, видеокарты и силовые модули, выделяют тепло из-за рассеивания энергии. Если это тепло не отводить, оно может привести к отказу устройства, снижению производительности и даже создать угрозу безопасности.
Зачем электронным устройствам системы охлаждения
Системы охлаждения играют важнейшую роль в отводе тепла, выделяемого электроникой. Именно они поддерживают оптимальную рабочую температуру, предотвращают перегрев и обеспечивают общую эффективность и надёжность устройства.
Вот основные причины, по которым системы охлаждения незаменимы в электронике:
1. Защита от перегрева. Системы охлаждения — вентиляторы, радиаторы, жидкостные контуры — отводят тепло и не дают компонентам достичь критической температуры. Это защищает устройство от повреждений и продлевает срок его службы.
2. Рост производительности. Поддерживая температуру в норме, охлаждение предотвращает троттлинг — снижение производительности ради защиты от перегрева. Эффективный теплоотвод обеспечивает стабильную работу и позволяет устройству полностью раскрыть свой потенциал.
3. Надёжность и долговечность. Избыточное тепло со временем разрушает электронные компоненты, приводя к преждевременным отказам. Системы охлаждения удерживают стабильную температуру, увеличивая ресурс устройства и снижая вероятность выхода компонентов из строя.
4. Безопасность. Перегрев способен обернуться возгоранием или электрическими неисправностями. Адекватное охлаждение снижает эти риски, регулируя температуру и не допуская избыточного накопления тепла.
Подытожим: тепловой менеджмент и системы охлаждения — неотъемлемая часть корректной и долговечной работы электроники. Эффективный теплоотвод не только обеспечивает надёжность и производительность устройства, но и защищает от потенциальных угроз безопасности.
Основы осевых DC-вентиляторов
Что такое осевой DC-вентилятор и как он работает

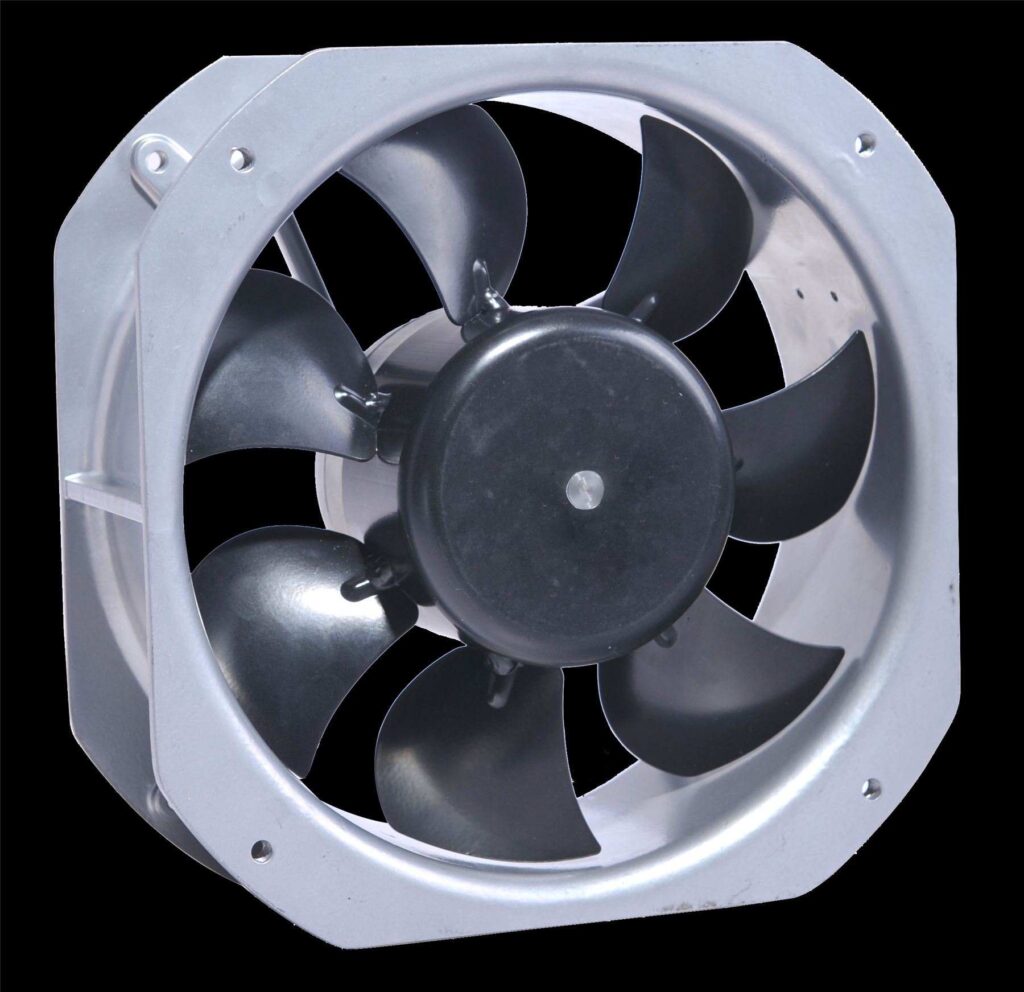

Осевой DC-вентилятор — это вентилятор охлаждения, который широко применяют в электронике для отвода тепла. Он состоит из вращающегося рабочего колеса (крыльчатки), которое забирает воздух и выталкивает его в направлении, параллельном оси вентилятора. Приводит колесо в движение двигатель постоянного тока (DC).
Принцип работы осевого DC-вентилятора — перемещение воздуха за счёт вращения. Когда колесо вращается, оно создаёт перепад давления: воздух всасывается со стороны входа и выбрасывается со стороны выхода. Такое движение воздуха и отводит тепло, выделяемое электронными компонентами.
Разновидности осевых DC-вентиляторов и их применение
Существует несколько типов осевых DC-вентиляторов, и каждый рассчитан на свои задачи:
У каждого типа осевого DC-вентилятора свои особенности и характеристики, которые делают его пригодным для определённых условий эксплуатации и требований к охлаждению.
Итак, осевые DC-вентиляторы — неотъемлемая часть теплового менеджмента электроники. Они обеспечивают эффективное охлаждение, циркулируя воздух и отводя тепло, и тем самым гарантируют стабильную и надёжную работу. Разнообразие типов позволяет подобрать вентилятор под конкретные задачи и условия, обеспечивая эффективный теплоотвод даже в специализированных применениях.
Что учитывать при выборе осевых DC-вентиляторов
Ключевые критерии выбора осевых DC-вентиляторов для систем охлаждения
Осевые DC-вентиляторы — важнейший элемент систем охлаждения электроники. Подбирая модель под конкретную задачу, стоит учитывать несколько факторов:
• Требуемый расход воздуха. Определите, какой объём воздуха нужен для эффективного отвода тепла от компонентов. Он зависит от энергопотребления устройств и интенсивности их тепловыделения.
• Типоразмер и способ монтажа. Учитывайте доступное пространство и варианты крепления. Осевые DC-вентиляторы выпускают разных размеров, и важно выбрать тот, который подойдёт по габаритам и надёжно зафиксируется.
• Уровень шума. Примите во внимание допустимый уровень шума в среде эксплуатации. Одни применения — например, домашние кинотеатры или аудиоаппаратура — требуют бесшумной работы, другие допускают более высокий уровень шума.
• Условия эксплуатации. Учитывайте среду, в которой будет работать вентилятор. Для уличной электроники или морских применений необходимо влагозащищённое исполнение, защищающее от попадания влаги. В запылённых условиях пылезащищённый вентилятор предотвратит накопление загрязнений.
Что такое требуемый расход воздуха и статическое давление
При выборе осевого DC-вентилятора важно разобраться в понятиях расхода воздуха и статического давления:
• Расход воздуха — это объём воздуха, который вентилятор перемещает за единицу времени. Его измеряют в кубических футах в минуту (CFM) или литрах в секунду (л/с). Рассчитайте требуемый расход исходя из потребностей охлаждения вашей электроники.
• Статическое давление — это сопротивление, которое вентилятор преодолевает, прокачивая воздух через систему. Важно выбрать модель с достаточным статическим давлением, чтобы преодолеть сопротивление фильтров, воздуховодов или радиаторов.
Внимательно учитывая эти факторы и понимая, что такое расход воздуха и статическое давление, вы сможете подобрать осевой DC-вентилятор, оптимальный для вашей системы охлаждения. Это обеспечит максимальную эффективность охлаждения и надёжную работу электроники.
Конструкция и размещение осевых DC-вентиляторов в системах охлаждения
Как грамотно встроить осевые DC-вентиляторы в систему охлаждения
Осевые DC-вентиляторы играют важнейшую роль в системах охлаждения электроники. Чтобы интегрировать их в конструкцию и добиться максимальной эффективности, нужно учесть ряд моментов. Вот основные принципы проектирования:
• Оптимизация воздушного потока. Чтобы охлаждение было максимально эффективным, систему стоит проектировать так, чтобы воздух двигался беспрепятственно. Это значит оставить достаточно места вокруг вентилятора для свободного прохода воздуха и исключить любые препятствия на его пути.
• Расположение вентиляторов. Размещение осевых DC-вентиляторов внутри системы имеет решающее значение. Их нужно располагать так, чтобы поток равномерно распределялся и доходил до всех компонентов, требующих охлаждения. Учитывайте источники тепла и определяйте зоны, нуждающиеся в усиленном охлаждении.
• Ориентация вентилятора. Направление лопастей влияет на эффективность. Как правило, вентилятор рекомендуется ориентировать так, чтобы он направлял воздух на источник тепла. Это помогает эффективно отводить горячий воздух от компонентов.
• Вентиляция. Помимо вентиляторов, повысить эффективность охлаждения помогает грамотная организация вентиляции — например, отверстия или перфорация в корпусе, через которые выходит горячий воздух и поступает холодный.
Почему правильное размещение критично для теплоотвода
Расположение осевых DC-вентиляторов напрямую определяет эффективность теплоотвода. Вот почему правильное размещение так важно:
• Локальные источники тепла. В электронных устройствах есть компоненты, которые греются сильнее остальных. Размещение вентиляторов вблизи таких узлов помогает эффективно отводить тепло и предотвращать перегрев.
• Распределение тепла. Размещение вентиляторов так, чтобы поток воздуха распределялся равномерно, помогает избежать локальных перегревов. В результате температура по всей системе остаётся стабильной, а её производительность и надёжность повышаются.
• Устранение застойных зон. Грамотное расположение вентиляторов помогает ликвидировать застойные воздушные карманы внутри системы, гарантируя, что все участки получают достаточное охлаждение.
• Снижение шума и вибрации. Неудачное размещение вентиляторов оборачивается ростом шума и вибрации. Если расположить их так, чтобы минимизировать препятствия и оптимизировать поток воздуха, можно снизить уровень шума и избежать чрезмерной вибрации.
Учитывая эти принципы проектирования и обеспечивая правильное размещение осевых DC-вентиляторов, можно добиться эффективного теплоотвода и поддержания оптимальной производительности электроники.
Рабочие характеристики осевых DC-вентиляторов
Как читать рабочие кривые и технические параметры вентилятора
У осевых DC-вентиляторов есть характеристики, определяющие их эффективность в системах охлаждения. Особое внимание стоит уделить двум вещам — рабочим кривым и техническим параметрам:
• Рабочие кривые. Они графически отображают зависимость между расходом воздуха и статическим давлением. По кривым видно, в каком диапазоне работает вентилятор и какие характеристики он показывает при разных значениях расхода и давления. Анализируя их, инженеры могут подобрать вентилятор под требования конкретной системы охлаждения.
• Технические параметры. В характеристиках осевых DC-вентиляторов указывают расход воздуха, статическое давление, уровень шума и энергопотребление. Эти данные помогают понять, подходит ли вентилятор для вашей системы. Важно внимательно изучить и сравнить параметры разных моделей, чтобы добиться оптимальной производительности и совместимости.
От чего зависят производительность и эффективность вентилятора
На производительность и эффективность осевых DC-вентиляторов влияет сразу несколько факторов:
• Типоразмер. Размер вентилятора определяет его производительность по расходу воздуха и создаваемое давление. Более крупные вентиляторы, как правило, перемещают больше воздуха и создают большее давление, поэтому подходят для задач, требующих высокой эффективности охлаждения.
• КПД двигателя. От эффективности двигателя зависят энергопотребление и общая экономичность вентилятора. Высокоэффективные двигатели снижают расход энергии и помогают экономить средства.
• Конструкция лопастей. Форма лопастей существенно влияет на расход воздуха и уровень шума. Вентиляторы с продуманной геометрией лопастей способны перемещать больше воздуха при минимальном шуме.
• Сопротивление потоку. Любое препятствие на пути воздуха снижает производительность вентилятора. Важно проектировать систему с достаточным запасом пространства и продуманными воздушными каналами, чтобы охлаждение было эффективным.
• Регулирование частоты вращения. Возможность управлять частотой вращения вентилятора позволяет оптимизировать и охлаждение, и энергопотребление. Регулирование скорости даёт вентилятору адаптироваться к меняющейся тепловой нагрузке, снижая шум и расход энергии, когда потребность в охлаждении ниже.
Учитывая эти характеристики и факторы, влияющие на работу вентилятора, инженеры могут правильно подобрать и оптимально использовать осевые DC-вентиляторы в системах охлаждения, добиваясь максимальной эффективности и надёжной эксплуатации.
