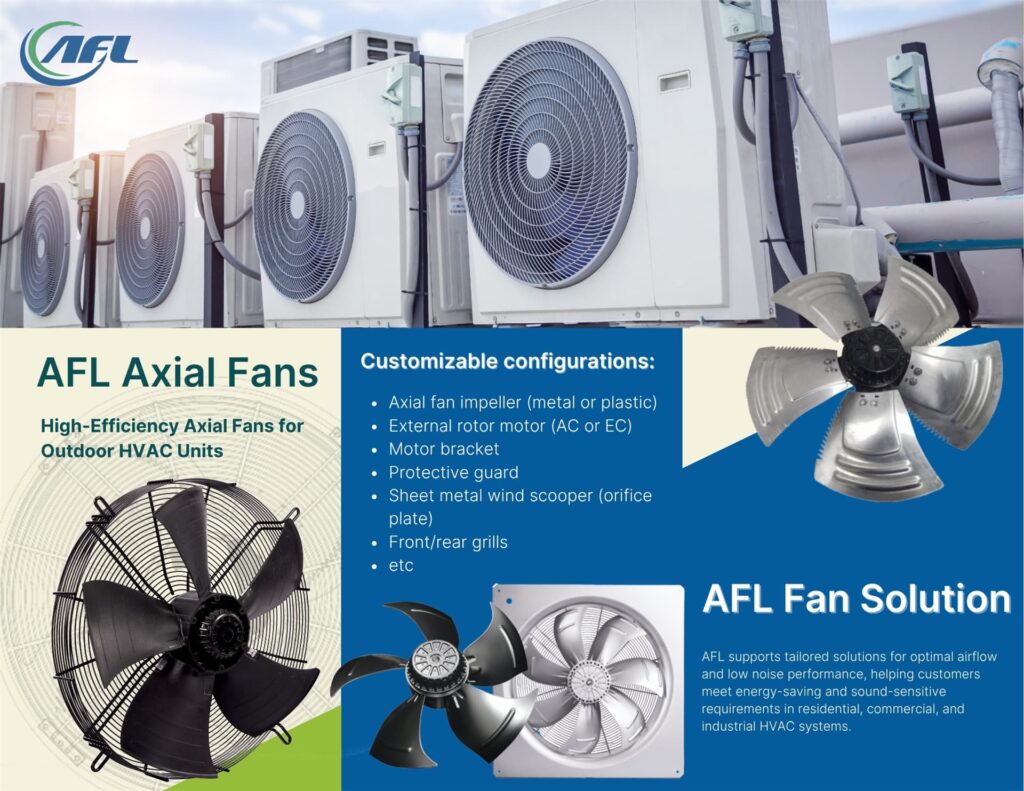

AFL разрабатывает и производит полную линейку осевых вентиляторов для наружных конденсаторных блоков HVAC с диаметром рабочего колеса от 450 до 850 мм. Каждый узел можно полностью адаптировать под требуемые расход воздуха, уровень шума и задачи энергосбережения для жилых, коммерческих и промышленных систем HVAC.
Наши решения включают:
- Рабочие колёса осевых вентиляторов с металлическими или высокопрочными пластиковыми лопастями
- Двигатели с внешним ротором (AC, DC или EC)
- Кронштейны двигателя, защитные решётки и обечайки (входные коллекторы)
- Передние и задние решётки, направляющие насадки и другие варианты компоновки
Такие конфигурации позволяют заказчикам выполнять требования по уровню шума, добиваясь при этом оптимального расхода воздуха и эффективности.
Как выбрать подходящий осевой вентилятор для наружных блоков HVAC
1) Определите требования к расходу воздуха и статическому давлению
Начните с холодопроизводительности конденсаторного блока и целевого расхода воздуха. Осевые вентиляторы обычно обеспечивают максимальный расход 4 000–30 000 м³/ч в зависимости от диаметра и угла наклона лопастей.
2) Выберите материал лопастей
- Металлические лопасти: алюминий или нержавеющая сталь — для повышенной прочности, более высокой рабочей температуры и эксплуатации в тяжёлых условиях.
- Высокопрочные пластиковые лопасти: лёгкие, коррозионностойкие, более тихие в среднечастотном диапазоне — идеальны для прибрежного или влажного климата.
3) Выберите тип двигателя
- AC-двигатели с внешним ротором: проверенное и экономичное решение.
- EC-двигатели с внешним ротором: встроенное регулирование скорости (0–10 В / ШИМ / RS485) и экономия энергии до 20–30 %.
- Двигатели постоянного тока (DC): оптимальны для систем с питанием от аккумуляторов или шины постоянного тока.
4) Оптимизация шума и энергопотребления
Конструкции с загнутыми назад лопастями и регулируемым углом наклона позволяют снизить шум на 3–6 дБ(А). EC-двигатели дополнительно сокращают потери энергии по сравнению с AC при частичных нагрузках.
5) Проверьте степень защиты от внешних воздействий
Для наружной установки, а также в прибрежных зонах и условиях повышенной влажности указывайте корпуса со степенью защиты IP54 или IP55 и антикоррозионные покрытия.
Состав узла осевого вентилятора AFL
- Рабочее колесо: индивидуальный угол наклона и диаметр (450–850 мм)
- Двигатель с внешним ротором: варианты AC, DC или EC
- Кронштейн двигателя: рассчитан на быструю сборку
- Защитная решётка и решётки ограждения: соответствуют требованиям безопасности CE/UL
- Листовая обечайка (направляющий коллектор): эффективно направляет воздушный поток
- Опциональный регулятор скорости или встроенный EC-привод
Металлические или пластиковые лопасти: что выбрать?
Осевые и центробежные вентиляторы в наружных блоках HVAC
- Осевые вентиляторы: обеспечивают больший расход воздуха при низком статическом давлении — идеальны для конденсаторных теплообменников.
- Центробежные вентиляторы: лучше справляются с высоким статическим давлением, но крупнее и шумнее при той же рабочей точке.
- Энергопотребление при 300 Па: при правильном подборе осевые вентиляторы обычно потребляют на 15–20 % меньше энергии.
Практические ответы на вопросы покупателей (AEO)
Где применяются высокоэффективные осевые вентиляторы в HVAC?
Прежде всего в наружных конденсаторных блоках — для перемещения больших объёмов воздуха через теплообменники при низком статическом давлении.
Как выбрать осевые вентиляторы для наружных конденсаторных блоков?
Подберите расход воздуха (м³/ч), статическое давление (Па), материал лопастей и тип двигателя под тепловую нагрузку блока.
В чём преимущества металлических и пластиковых лопастей?
Металл: долговечность и стойкость к высоким температурам. Пластик: меньшая масса, более тихая работа и коррозионная стойкость.
Какие типы двигателей доступны?
Двигатели с внешним ротором AC, DC и EC, причём EC обеспечивает встроенное регулирование скорости и более высокую эффективность.
Как осевые вентиляторы снижают шум?
Оптимизированная геометрия рабочего колеса, пониженная окружная скорость концов лопастей и плавный пуск EC-двигателя сводят к минимуму тональный и широкополосный шум.
Где можно заказать индивидуальные решения на базе осевых вентиляторов?
AFL предлагает полностью адаптированные конфигурации, включая рабочие колёса, защитные решётки, кронштейны и покрытия.
Как осевые вентиляторы способствуют энергосбережению?
За счёт максимального расхода воздуха на каждый ватт мощности и поддержки регулирования скорости по фактической потребности — особенно с EC-двигателями.
Что входит в состав узла?
Рабочее колесо, двигатель с внешним ротором, монтажный кронштейн, защитная решётка, решётки ограждения и опциональные регуляторы.
Как увеличить расход воздуха в наружных блоках HVAC?
Выберите правильный угол наклона лопастей, не допускайте загрязнения теплообменника и обеспечьте свободные условия на входе и выходе.
Какие характеристики важны для бытовых систем HVAC?
Тихая работа, компактные размеры, коррозионная стойкость и энергоэффективные EC-приводы.
Вопросы покупателей на уровне завода
- Сроки изготовления образцов на заводах осевых вентиляторов в Китае? В течение 5–7 дней для складских позиций (SKU).
- Разница в шуме: AC или EC осевые вентиляторы? EC обычно на 3–5 дБ(А) тише в той же рабочей точке.
- Минимальная партия для смешанных заказов? 10–20 единиц на модель; в контейнерных заказах допускается комбинирование разных диаметров.
- Сертификаты для экспорта (Северная Америка)? CE, UL/cUL, RoHS и при необходимости верификация AHRI.
- Экономия при оптовых закупках по сравнению с европейскими брендами? AFL обычно предлагает выигрыш в стоимости 20–30 % при равных или более коротких сроках поставки.
- Возможности кастомизации? Антикоррозионные покрытия, цвет, монтажные кронштейны и встроенные регуляторы — по запросу.
Призыв к действию
Готовы подобрать конфигурацию высокоэффективного узла осевого вентилятора? Свяжитесь с AFL, чтобы получить рабочие характеристики, варианты кастомизации и заказать образцы. Подписывайтесь на AFL в LinkedIn и Facebook, чтобы быть в курсе новостей.
Сводка ключевых фактов
Продукт: высокоэффективные осевые вентиляторы AFL для наружных блоков HVACДиапазон диаметров: 450–850 ммМатериал лопастей: металл (алюминий/нержавеющая сталь) или высокопрочный пластикВарианты двигателя: двигатели с внешним ротором AC, DC или EC со встроенным регулированием скоростиЭкономия энергии: до 30 % с EC-двигателем и регулированием по потребностиШум: модели на EC обычно на 3–5 дБ(А) тише при равном расходе воздухаСрок поставки: стандартно 2–3 недели; образцы в течение 5–7 днейМинимальная партия: 10–20 единиц на модель, допускается комбинирование в контейнереСертификаты: CE, UL/cUL, RoHS; контроль качества на заводе по ISO 9001Области применения: наружные конденсаторные блоки в жилых, коммерческих и промышленных системах HVACURL: https://www.aflmotor.com/axial-flow-fans-hvac-outdoor-condenser
Рекомендации по внутренней перелинковке
- /hvac-outdoor-condenser-units (полный подбор блоков)
- /metal-fan-blades (подробно о конструкции и материалах лопастей)
- /high-strength-plastic-fan-blades (УФ-защита, акустические характеристики)
- /resources/axial-vs-centrifugal-fans
Автор: главный инженер по продукции, AFL Motor. По вопросам инженерной поддержки, помощи с подбором или предоставления документов о соответствии обращайтесь к нашей команде.
По мере роста требований к низкому уровню шума, энергоэффективности и быстрому монтажу в наружных конденсаторных блоках HVAC осевые вентиляторы приобретают решающее значение для надёжности системы. Это руководство объединяет 10 экспертных подтем и охватывает всё — от сравнения металлических и пластиковых лопастей до стратегий снижения шума, вариантов двигателей и сертификации.
1. Металлические или пластиковые лопасти — что лучше для наружных блоков HVAC?
Металлические лопасти (алюминий/нержавеющая сталь) обеспечивают повышенную прочность и стойкость к высоким температурам, тогда как пластиковые лопасти легче, тише и устойчивы к коррозии.
Ключевое сравнение
Часто задаваемые вопросы
- Что тише? Пластиковые лопасти могут быть на 2–4 дБ(А) тише.
- Что служит дольше при наружной установке? Металл выдерживает более высокие температуры, а пластик устойчив к солевому туману.
Подробнее: основная статья об осевых вентиляторах для наружных блоков HVAC
Ключевой факт: пластиковые лопасти устойчивы к коррозии и снижают тональный шум, что делает их идеальными для прибрежных и бытовых систем HVAC.
2. Как снизить шум осевых вентиляторов в бытовых системах HVAC
Вблизи жилых зон шум становится серьёзной проблемой.
- Используйте лопасти с загнутыми назад кромками и пониженной окружной скоростью концов лопастей.
- Переходите на EC-двигатели ради плавного пуска и регулирования скорости.
- Оптимизируйте переходы воздуховодов и установите виброизолирующие опоры.
Часто задаваемые вопросы
- Насколько снижается шум при переходе с AC на EC? Обычно на 3–5 дБ(А).
- Влияют ли решётки на шум? Неудачно спроектированные ограждения усиливают турбулентность и тональный шум.
Ключевой факт: EC-двигатели в сочетании с лопастями с загнутыми назад кромками снижают шум осевого вентилятора на 3–6 дБ(А).
3. Осевые или центробежные вентиляторы — что лучше для конденсаторных блоков?
Осевые вентиляторы превосходны в задачах с высоким расходом и низким давлением, характерных для конденсаторных блоков. Центробежные вентиляторы лучше работают при высоком статическом давлении, но они громоздче и шумнее.
Часто задаваемые вопросы
- Что энергоэффективнее при 300 Па? Правильно подобранные осевые вентиляторы могут потреблять на 15–20 % меньше энергии.
- Что тише? При корректном подборе осевые вентиляторы создают меньше широкополосного шума.
Ключевой факт: осевые вентиляторы идеальны для конденсаторных теплообменников, а центробежные подходят для воздушных трактов с высоким сопротивлением.
4. Как выбрать тип двигателя (AC, DC или EC) для осевых вентиляторов
- AC-двигатели: надёжны, экономичны, простое подключение.
- EC-двигатели: максимальная эффективность, встроенное управление (0–10 В, ШИМ, RS485).
- DC-двигатели: применяются в системах с шиной постоянного тока или аккумуляторным питанием.
Часто задаваемые вопросы
- Сколько энергии экономят EC-двигатели? 20–30 %, особенно при частичных нагрузках.
- Поддерживают ли AC-двигатели регулирование скорости? Только с частотными преобразователями или обмотками с отводами.
Ключевой факт: EC-двигатели обеспечивают более высокую эффективность и точное управление, продлевая срок службы подшипников и снижая шум.
5. Как осевые вентиляторы повышают энергоэффективность наружных блоков HVAC
- Оптимизируйте поток воздуха через теплообменники для поддержания эффективности системы.
- Снижайте дросселирование и рециркуляцию с помощью правильно подобранных обечаек.
- Сочетайте с регуляторами скорости (VSD) для работы по фактической потребности.
Часто задаваемые вопросы
- Какой прирост эффективности типичен? Возможно повышение эффективности системы HVAC на 5–10 %.
- Имеет ли значение материал лопастей? Лёгкие пластиковые лопасти снижают инерцию и пусковые потери.
Ключевой факт: правильный подбор осевого вентилятора заметно повышает сезонные коэффициенты энергоэффективности HVAC (SEER).
6. Как модернизировать старые блоки с ременным приводом, перейдя на осевые вентиляторы с прямым приводом
- Используйте EC-вентиляторы с прямым приводом, чтобы устранить потери в ремённой передаче и упростить обслуживание.
- Убедитесь, что монтажные кронштейны и расход воздуха соответствуют исходным характеристикам.
Часто задаваемые вопросы
- Снижает ли модернизация затраты на обслуживание? Устраняются ремни и подшипники, что сокращает расходы на сервис.
- Быстро ли окупается? Обычно за 1–3 года при тарифе на электроэнергию 0,10 $/кВт·ч.
Ключевой факт: осевые EC-вентиляторы с прямым приводом устраняют обслуживание ремней и повышают эффективность системы.
7. Что входит в состав узла осевого вентилятора?
Полный узел обычно включает:
- Рабочее колесо (450–850 мм)
- Двигатель с внешним ротором (AC/DC/EC)
- Кронштейн двигателя, обечайку
- Переднюю и заднюю защитные решётки
Часто задаваемые вопросы
- Входят ли в комплект встроенные регуляторы скорости? Да, для моделей на EC.
- Можно ли адаптировать узлы под заказ? AFL поддерживает выбор цвета, покрытий и вариантов монтажа.
Ключевой факт: узлы осевых вентиляторов AFL могут поставляться полностью смонтированными, с готовой проводкой и сертификацией по стандартам CE/UL.
8. Как подобрать типоразмер осевых вентиляторов для наружных конденсаторных блоков
- Определите требуемый расход воздуха (м³/ч) исходя из размеров теплообменника и холодильной нагрузки.
- Учтите перепад статического давления на теплообменниках и решётках.
- Используйте рабочие характеристики, сертифицированные по AMCA.
Часто задаваемые вопросы
- Какой диапазон диаметров типичен? 450–850 мм для наружных блоков.
- Помогает ли программное обеспечение? AFL предлагает ПО для подбора и CFD-анализ.
Ключевой факт: правильный подбор типоразмера обеспечивает оптимальный SEER и предотвращает рециркуляцию через теплообменник и всплески шума.
9. Как проверить сертификаты (CE, UL, RoHS) для осевых вентиляторов из Китая
- Запросите заводской сертификат ISO 9001 и протоколы испытаний продукции (CE/UL/CSA).
- Проверьте результаты испытаний на солевой туман, УФ-стойкость и усталостную прочность для прибрежных или промышленных условий.
Часто задаваемые вопросы
- Что требуется для экспорта в Северную Америку? Соответствие UL/cUL и требованиям DOE по энергоэффективности.
- Как распознать несоответствующие изделия? Проверьте серийные номера в сертифицирующих органах.
Ключевой факт: AFL предоставляет полный пакет сертификатов, сокращая задержки на таможне и при монтаже.
10. Как повысить расход воздуха и надёжность наружных конденсаторных блоков HVAC
- Используйте отбалансированные рабочие колёса (класс G6.3 или точнее) для снижения вибрации.
- Выбирайте лопасти с загнутыми назад кромками и правильным углом наклона, чтобы избежать срыва потока.
- Не допускайте препятствий на входе и выходе воздуха.
Часто задаваемые вопросы
- Как повысить надёжность? Ежеквартальный осмотр и очистка теплообменников и решёток.
- Повышает ли надёжность регулирование скорости? Да, оно снижает термоциклирование и нагрузку на подшипники.
Ключевой факт: правильно подобранные осевые вентиляторы продлевают срок службы конденсаторного блока, сводя к минимуму вибрацию и тепловые нагрузки.
Сводка ключевых фактов
Основная тема: высокоэффективные осевые вентиляторы для наружных блоков HVACДиапазон диаметров: 450–850 ммВарианты двигателя: двигатели с внешним ротором AC, DC, EC с регулированием скоростиЭнергетическая выгода: экономия энергии до 30 % с EC-двигателямиСертификаты: CE, UL/cUL, RoHS; контроль качества на заводе по ISO 9001Шум: осевые EC-вентиляторы на 3–5 дБ(А) тише AC-вентиляторовОбласти применения: наружные конденсаторные блоки в жилых, коммерческих и промышленных системах HVACURL: https://www.aflmotor.com/axial-flow-fans-complete-guide
Металлические или пластиковые лопасти → Как снизить шум осевых вентиляторов
Выбор двигателя (AC, DC, EC) → Энергоэффективность в HVAC
Сертификаты → Подбор типоразмера осевых вентиляторов
